Name: JF-150型 伸縮囊型伸縮接頭
Brand: JOIN FORCE Bellows Co. Ltd.
SKU: JF-150SG

JF-150系列 -活動法蘭伸縮囊型伸縮接頭（免焊型）
單層伸縮囊以免焊方式安裝一體成形鑄鐵法蘭，附有設限拉桿。作為吸收中低溫度與壓力時之管路變位。

JF-150系列-活動法蘭結構表

配置 JIS 10K法蘭

口徑		全長	法蘭厚度	有效長度	軸向伸縮量	軸向彈性係數	作用面積
mm	ins	mm	mm	mm	mm	N/mm	cm²
40	1 1/2	300	16	180	+10 -40	22	20
50	2	300	16	180	+10 -40	32	31
65	2 1/2	300	18	180	+10 -40	49	49
80	3	300	18	180	+10 -40	57	67
100	4	300	18	180	+10 -40	62	106
125	5	300	20	180	+10 -40	68	164
150	6	300	22	180	+10 -40	113	229
200	8	300	22	180	+10 -40	134	384
250	10	300	24	180	+10 -40	198	588
300	12	300	24	180	+10 -40	214	825

※其他尺寸、壓力、變位量、材質等需求請另洽。

配置 DIN PN16法蘭

口徑		全長	法蘭厚度	有效長度	軸向伸縮量	軸向彈性係數	作用面積
mm	ins	mm	mm	mm	mm	N/mm	cm²
40	1 1/2	300	16	180	+10 -40	23	20
50	2	300	18	180	+10 -40	39	33
65	2 1/2	300	18	180	+10 -40	60	51
80	3	300	20	180	+10 -40	70	69
100	4	300	20	180	+10 -40	105	110
125	5	300	22	180	+10 -40	154	172
150	6	300	22	180	+10 -40	205	241
200	8	300	24	180	+10 -40	296	403
250	10	300	26	180	+10 -40	401	611
300	12	300	28	180	+10 -40	474	851

※其他尺寸、壓力、變位量、材質等需求請另洽。

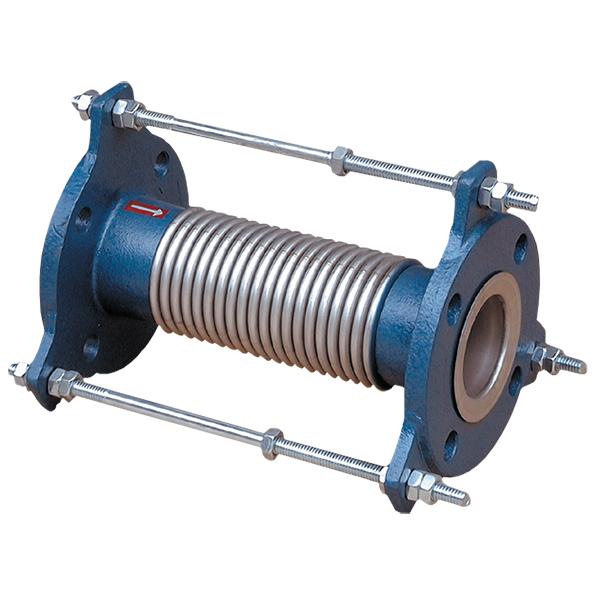

JF-150SG

JF-150型伸縮囊型伸縮接頭
